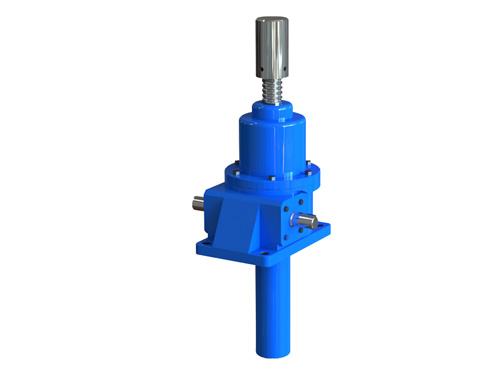

JWB滾珠絲桿升降機

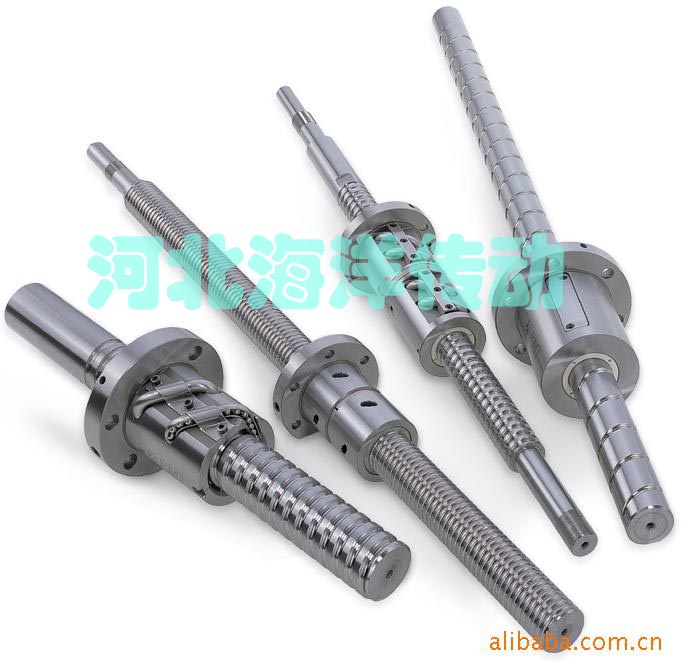

滾珠絲桿升降機的絲杠軸與絲母之間有很多滾珠在做滾動運動,所以能得到較高的運動效率。與過去的滑動絲杠副相比驅動力矩達到1/3以下,即達到同樣運動結果所需的動力為使用滾動絲杠副的1/3。在省電方面很有幫助。

產地：中國>河北>滄州>吳橋縣

供應商：河北海洋傳動機械制造有限公司

技術咨詢熱線：

0317-7233222 7236959　7236222

JWB滾珠絲桿升降機詳細內容介紹information

JWB滾珠絲桿升降機適用于高速高頻率操作環(huán)境。

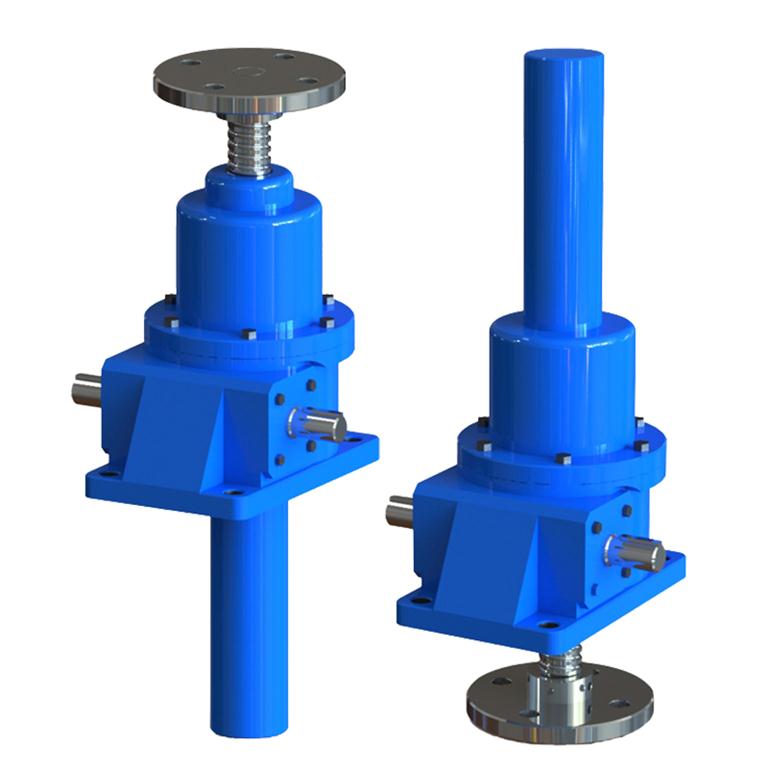

JWB系列（普通滾珠絲桿升降機），適用于高速，高頻率和高性能的裝置中，主要由精密滾珠絲桿副與高精度蝸輪蝸桿副構成。
效率高：使用滾動摩擦、提高了整機使用效率，只需要很小的驅動源，就可以產生非常大的推動力。
高速化：與普通梯形絲桿相比，運轉速度有很大的提高，能輕松的調整和運轉。
使用壽命長：采用高質量的滾珠絲桿副，使其工作壽命比普通梯形絲桿提高3倍以上。

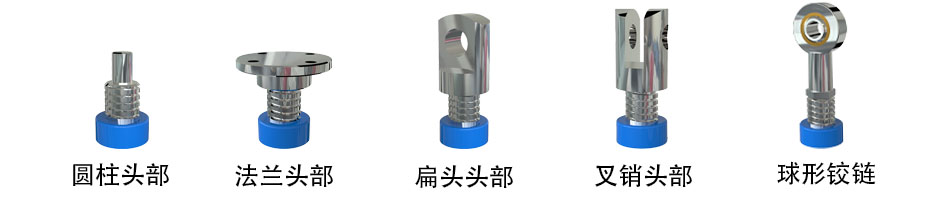

JWB滾珠絲桿升降機頭部圖：

JWB滾珠絲桿升降機基本選型參數一覽表

型號		JWB005	JWB010	JWB025	JWB050	JWB100	JWB150	JWB200	JWB300	JWB500
最大載荷（KN）		4.9	9.8	24.5	49	98	147	196	294	490
絲桿外徑mm		16	20	25	36	45	50	63	85	100
絲桿底徑mm		13.5	17.5	21.4	31.3	39.1	43.1	55.7	74.8	87
絲桿螺距mm		5	5	8	10	12	16	16	20	24
減速比	H速度	5	5	6	6	8	8	8	102/3	102/3
減速比	L速度	20	20	24	24	24	24	24	32	32
綜合效率%	H速度	63	61	62	64	63	63	62	56	60
綜合效率%	L速度	37	34	35	39	43	43	41	34	38
容許輸入最大功率（kW）	H速度	0.25	0.54	1.3	2.2	3.6	4	5.5	8.9	13.3
容許輸入最大功率（kW）	L速度	0.12	0.27	0.63	1	1.9	2.1	2.8	4.1	6.5
空載扭矩（N·m）		0.11	0.29	0.62	1.37	1.96	2.65	3.92	9.81	19.6
保持扭矩（N·m）	H速度	0.69	1.27	4.31	10.78	19.6	39.2	51	68.6	140.1
保持扭矩（N·m）	L速度	0.14	0.26	0.91	2.4	5.8	11.8	15	19.5	41.2
容許輸入軸扭矩（N·m）*		9.8	19.6	49	153.9	292	292	292	735	1372
最大載荷時所需輸入	H速度	1.3	2.8	9	21.5	39.1	77	104	169.6	317.5
軸扭矩（N·m）**	L速度	0.62	1.4	4.3	9.6	20.4	39.6	54.2	98.5	177.9
輸入軸每回轉一圈對應絲	H速度	1	1	1.33	1.67	1.5	2	2	1.88	2.25
桿（活動螺母）軸向位移量	L速度	0.25	0.25	0.33	0.42	0.5	0.67	0.37	0.63	0.75
最大載荷時容許	H速度	1500	1500	1400	1000	890	500	500	500	400
輸入軸回轉速度	L速度	1500	1500	1400	1000	890	500	500	4000	350
最大載荷時絲桿回轉扭矩N·m）		4.3	8.7	34.7	86.7	208.2	416.3	555.1	1040.9	2081.7
