功能介紹及使用說明
1. 使用簡單方便

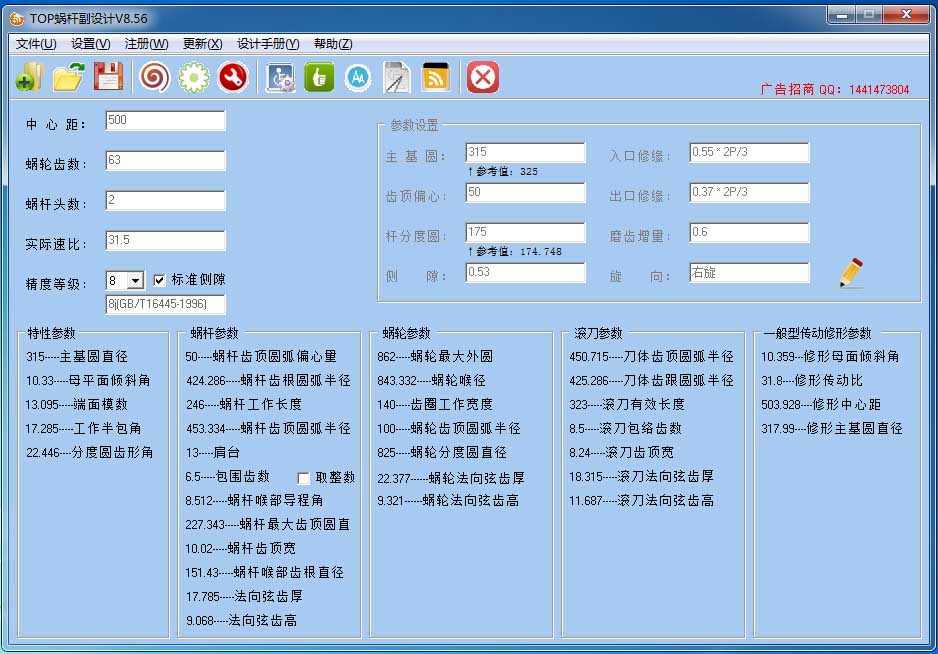

本軟件只需要根據設計要求輸入中心距和速比即可計算出二次包絡蝸輪、蝸桿及滾刀制圖及加工所需要的所有參數。（如下圖）
同時也可以
2. 計算精確

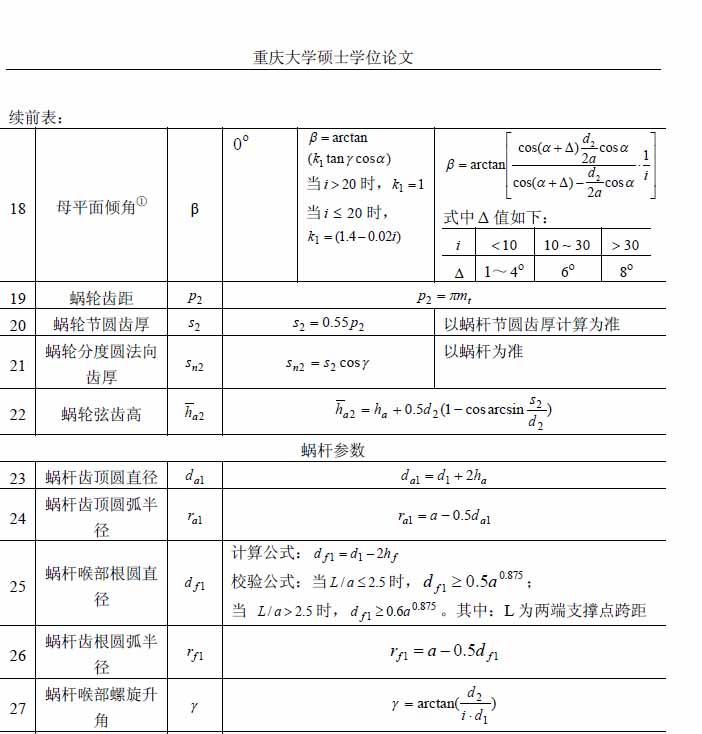

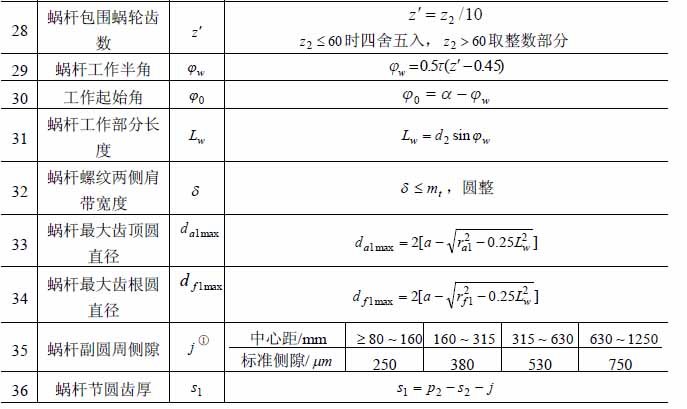

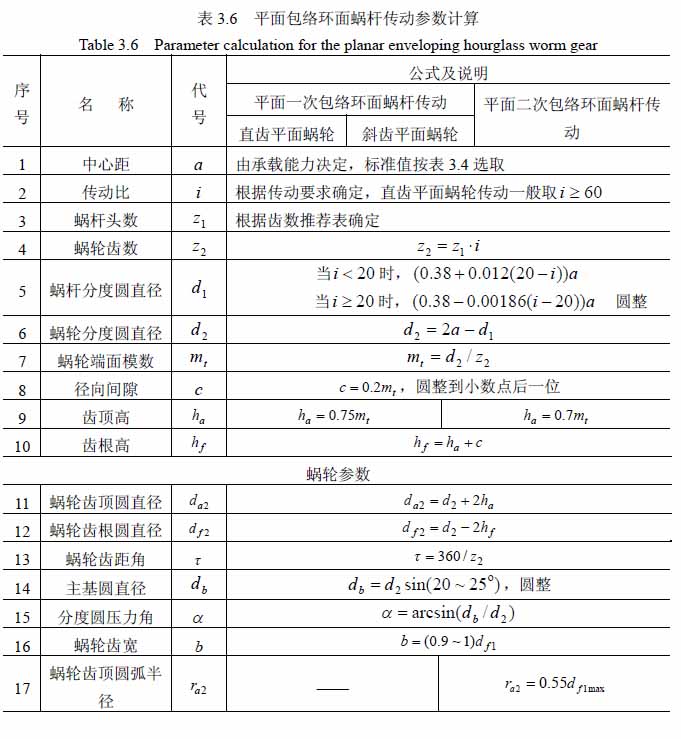

按常規方式計算二次包絡蝸桿副的各項參數相當復雜，而且計算各項參數時很容易計算或者填寫錯誤，一旦出錯加工時所造成的原材料及工時的損失巨大。本軟件計算式只需要中心距和速比，只要這兩個參數不出錯 其它計算都時以電腦計算完成，出錯率幾乎為零。而且計算出來的數據都以保留3位小數為準。
3. 可按具體要求設計
本軟件可根據加工的特殊要求制定各項參數。例如：客戶提供出二次包絡蝸桿副加工參數，包括蝸桿直徑、模數、壓力角等等。需要我們按圖的要求進行加工。但如果提供參數不全（例如：蝸桿齒頂圓弧半徑、螺旋升角、工作半角等） 我們就需要按客戶所提供的加工圖重新制圖。本軟件可以在計算時修改各項參數（如：主基圓直徑、蝸桿直徑系數）以使得出的二次包絡加工參數與客戶要求的參數相符。
4. 協助制圖
本軟件是二次包絡蝸桿設計工程時制圖時的得力助手。具有蝸桿參數導出、蝸輪參數導出、滾刀參數導出等功能。所導出的參數直接可以在制圖軟件里直接插入。（如下圖白色部分）不需要在制圖時再制作參數表。
5．計算法則靈活

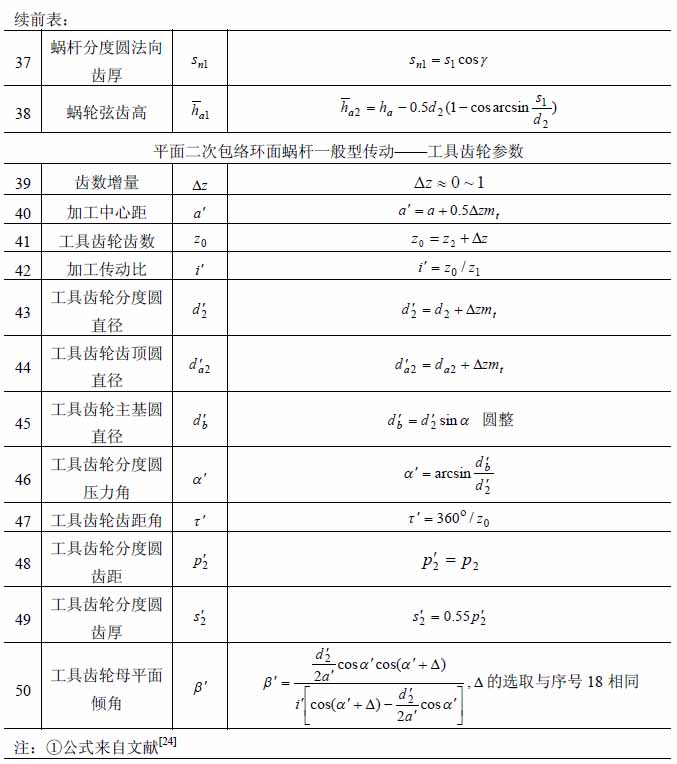

本軟件計算法則靈活可變，以防止特殊情況中需要特殊設計的需求。（如下圖）
