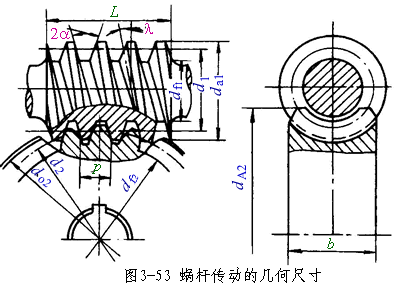

如圖3－53所示，通過蝸桿軸線并垂直于蝸輪軸線的平面為主平面。在主平面上，蝸桿的齒廓與齒條相同，兩側邊為直線，夾角2a＝40°；而蝸輪的齒廓為漸開線，即在主平面內，蝸桿與蝸輪的嚙合如同齒條與齒輪的嚙合一樣。因此，蝸桿傳動的主要參數和幾何尺寸計算大致與齒輪傳動相同，并且在設計、制造中皆以主平面上的參數和尺寸為基準。普通圓柱蝸桿傳動參數已標準化。
（一）蝸桿傳動的主要參數
1.模數 m和壓力角 a
因為在主平面上蝸桿傳動相當于齒條與齒輪的嚙合，所以，蝸桿的軸向齒距等于蝸輪的端面周節p(圖3－53)，即蝸桿的軸向模數與蝸輪的端面模數m相等，蝸桿的軸向壓力角與蝸輪的端面壓力角a相等。為了制造方便，把蝸輪的端面模數m及端面壓力角a規定為標準值。圓柱蝸桿傳動的標準模數見表3－21。蝸桿傳動標準壓力角a為20°。
表3-21 圓柱蝸桿傳動的m與d1搭配值 摘自GB 10085-88
| m | 1 | 1.25 | 1.6 | 2 | 2.5 | ||||||||
| d1 | 18 | 20 | 22.4* | 20 | 28* | (18) | 22.4 | (28) | 35.5* | (22.4) | 28 | (35.5) | 45* |
| m | 3.15 | 4 | 5 | ||||||||||
| d1 | (28) | 35.5 | (45) | 56* | (31.5) | 40 | (50) | 71* | (40) | 50 | (63) | 90* | |
| m | 6.3 | 8 | 10 | ||||||||||
| d1 | (50) | 63 | (80) | 112* | (63) | 80 | (100) | 140* | (71) | 90 | (112) | 160 | |
| m | 12.5 | 16 | 20 | ||||||||||
| d1 | (90) | 112 | (140) | 200 | (112) | 140 | (180) | 250 | (140) | 160 | (224) | 315 | |
